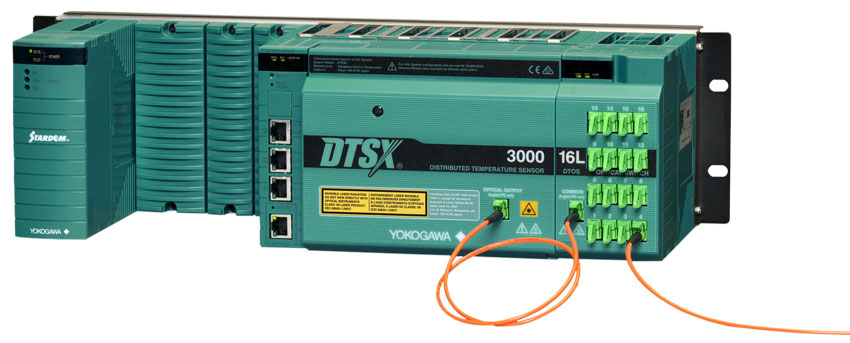

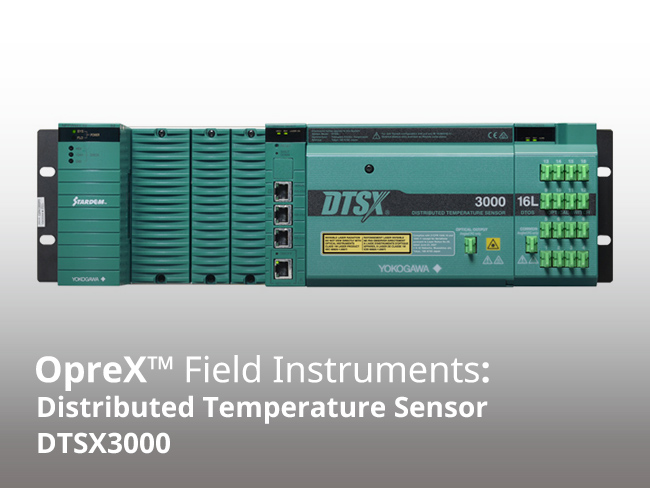

Yokogawas DTSX3000 är en avancerad lösning för distribuerad temperaturmätning som använder fiberoptisk teknologi för att mäta temperaturer längs hela kabellängden. Denna teknik gör det möjligt att övervaka temperaturer i realtid över långa avstånd, vilket gör den perfekt för applikationer som kräver kontinuerlig temperaturövervakning och tidig detektering av förändringar.

Hur mäts temperaturen?
DTSX3000 använder optisk reflektion för att mäta temperaturer längs fiberoptiska kablar. Teknologin gör det möjligt att få mätdata med millimeters precision, vilket säkerställer tillförlitliga och noggranna temperaturmätningar även i utmanande miljöer. Med stöd för både enkel- och dubbeländemätning kan systemet användas för redundans i kritiska applikationer, vilket gör det möjligt att säkerställa driftsäkerheten även i svåra förhållanden.

Fördelar med DTSX3000:

Hög precision: Mätningar med millimeterupplösning över långa avstånd.
Realtidsövervakning: Direkt feedback för att identifiera temperaturvariationer och potentiella risker.
Flexibel installation: Lång mätavstånd och möjligheter för både enkel- och dubbeländemätning.
Energieffektiv: Låg strömförbrukning gör den hållbar för långvarig användning.

Användningsområden:

Brandsäkerhet: Tidig varning för brand i industriella anläggningar, tunnlar och lager.
Pipelineövervakning: Upptäckt av läckor och flödesavvikelser i rörledningar, särskilt inom olja och gas.
Kraftverk och energidistribution: Övervakning av kablar, transformatorer och elektriska system för att förebygga överhettning.
Infrastrukturövervakning: Temperaturövervakning i byggnader och konstruktioner för att upptäcka strukturella problem.

Item				Specifications
Distance range suffix code				-S	-N	-M	-L
Distributed temperature measurement	Distance	Measurement distance range		6 km, 10 km	6 km, 10 km, 16 km	6 km, 10 km, 16 km, 20 km, 30km	6 km, 10 km, 16 km, 20 km, 30 km, 50 km
		Sampling resolution		0.5 m, 1 m, 2 m
		Spatial resolution		1 m or less
	Temperature	Measurement temperature range		-200 to 300 °C (dependent on the optical fiber for sensing)
		Temperature resolution (measurement time: 10-minute measurement, 1 σ, without optical switch)	Distance range	10 km	16 km	30 km	50 km
			Max. Value	0.03 °C	0.06 °C	0.2 °C	2.6 °C
			Typical Value	0.02 °C	0.03 °C	0.1 °C	1.6 °C
Sensor optical fiber	Optical fiber			50 / 125 μm GI closed end, non-reflection required
	Optical connector			E2000 / APC
Interface	Serial (RS-232C)			3 ports, non-isolated, RJ45 modular jacks Full duplex, asynchronous
				SERIAL 1: Function: Communication (Modbus) Baud rate: 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, 115.2 kbps
				SERIAL 2: Function: Communication (Modbus) Baud rate: 1.2, 2.4, 4.8, 9.6, 19.2, 38.4 kbps
				SERIAL 3: Function: Maintenance (Private)
	Network Interface	LAN		1 port, 10 BASE-T or 100 BASE-TX, RJ45 modular jacks, automatic negotiation, automatic MDI, with power switch (ON/OFF)
	Display			LEDs: HRDY, RDY, LASER ON
Power supply	Consumption	Operating mode		16 W
		Power save mode		2.1 W
Dimensions (W x H x D)				197.8 x 132.0 x 162.2 mm (6 slots width)
Weight				2.5 kg

Optical Switch Module

Item		Specifications
Model		DTOS2L	DTOS4L	DTOS16L
Insertion loss		0.8 db (Typical) 1.4 dB (Max.)
Distributed temperature measurements	Measurement type	Single end, Double end
Sensor optical fibers	Optical fiber	50 / 125 μm GI closed end, non-reflection required
	Optical connector	E2000 / APC
	Optical channels	2 channels	4 channels	16 channels
Interface	Control	Controlled by DTSX3000
	Display	LEDs: HRDY, RDY, Alarm, Active channel
Power supply	Consumption	Operating 4 W Power save 1 W
Dimensions (W x H x D)		71.65 x 130.0 x 160.3 mm (2 slots width)
Weight		0.63 kg	0.65 kg	0.75 kg
