Produktspecifikation
Produktspecifikation Strypelement Serie MEF
Installationsguide
Installationsguide för Strypelement Serie MEF
Strypelement Series MEF
Beskrivning

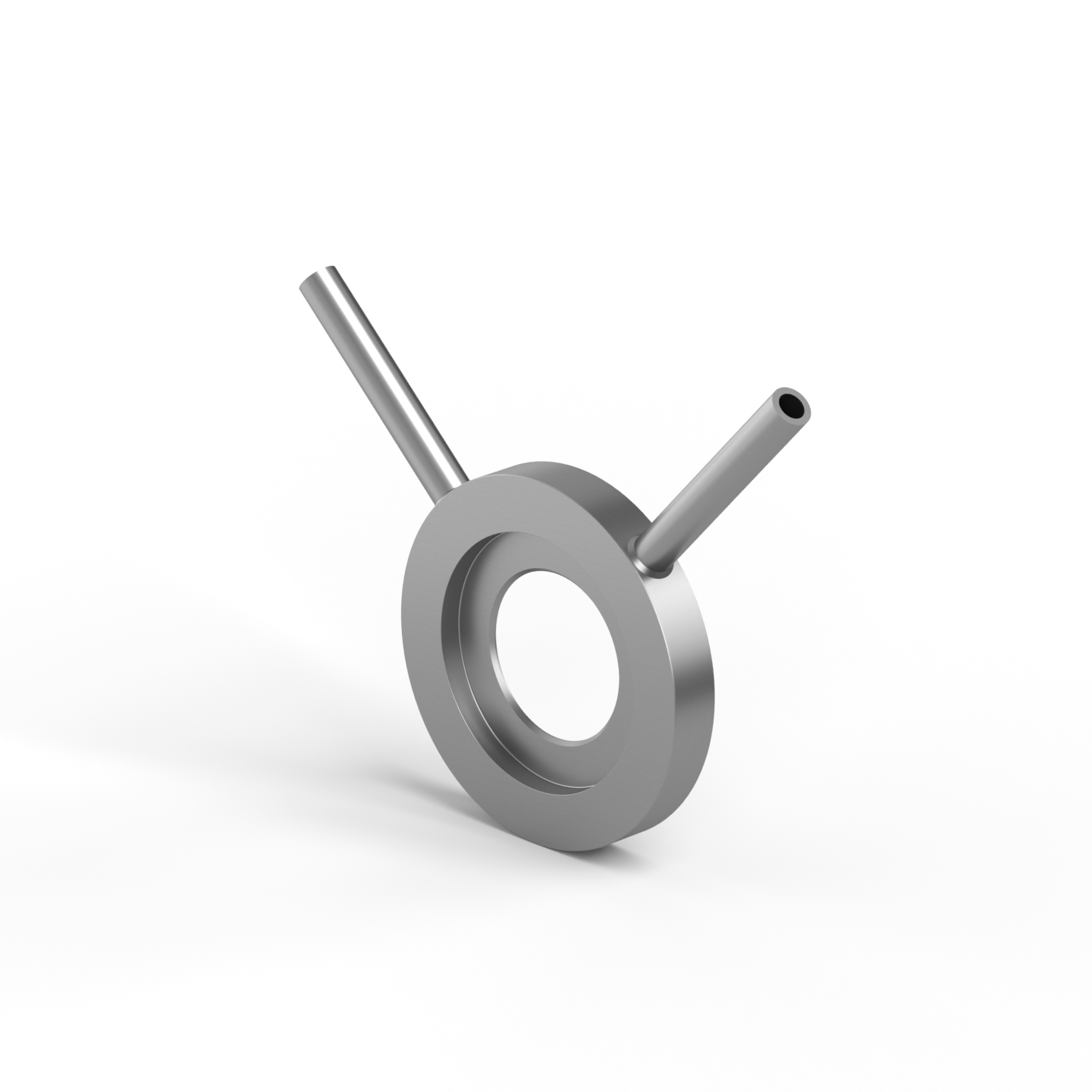

EMCO-stryplådan används som ett primärt element för flödesmätning av vätskor, gaser och ånga baserat på differenstrycksprincipen. Enligt denna arbetsprincip skapar stryplådan en flödesrestriktion i rörledningen, vilket möjliggör mätning av det resulterande tryckfallet och flödeshastigheten.
Orifice Plate Series MEF är konstruerad med en enkel tryckuttagsport för montering mellan flänsar.
Egenskaper
-
- Förutsägbart tryckfall
- Enkel konstruktion
- Beprövad design
- Kostnadseffektiv
| Design- och beräkningsstandarder | ISO 5167-2, ASME MFC-3M, DIN 19205, Shell Flow Meter Engineering Handbook, L. K. Spink, AGA no. 3 |
|---|---|
| Storlek | DN 50 – 600, 2" – 24" |
| Tryckklass | PN 10 – 40, 150 – 600 lbs |
| Plåttjocklek | 3 – 8 mm |
| Material | AISI 316, andra material på begäran |
| Monteringsstil | Mellan flänsar med platt eller upphöjd anslutning enligt DIN 2526, 2513, 2512, EN 1092-1 eller RF enligt B 16.5 |
| Noggrannhet | +/- 0,6 % för β < 0,6 och lika med β för β-värden över 0,6 |
| Begränsningar för Reynolds-tal | Re > 1260 x β² D enligt ISO 5167, 2000 < Re < 10⁸ enligt ASME MFC-3M |
| Tryckuttag | 3/8", 1/2" BSP hane, Ø 12 mm, 1/2" NPT |
| Längd på tryckuttag | 150 mm, andra längder på begäran |
| Placering av tryckuttag | Minst 45 grader isär, specificeras vid beställning |
| Anslutning | Flänsar med platt eller upphöjd anslutning enligt DIN 2526, 2513 eller 2512, eller RF enligt ANSI B 16.5 |
| Stryplådans former | Fyrkantig kant koncentrisk som standard. Se ovanstående illustrationer för andra former |
| Märkning | Stryplådan är märkt med "+" och "-" samt flödesriktning |
| Tryckfall | Beroende på β, för β lika med 0,6: ca. 60 % av det uppmätta differenstrycket |
| Tillbehör | Avstängningsventiler och kondenskammare för ångflödesmätning. Flänsmontering komplett med bultar, muttrar och packningar |
Varumärke
EMCO Controls
EMCO Controls är specialiserade på lösningar för flödes- och nivåmätning. Deras högkvalitativa instrument används för att säkerställa noggrann övervakning och kontroll i olika processindustrier.
